| 型 号 Model： |
HL-3960-C001 |
|
产品名称 Product Name: |
12V 60kg.cm TTL金属壳空芯杯电机带力控控制双轴舵机 |
| 存储温度 Storage Temperature Range | -30℃～80℃ |
| 运行温度 Operating Temperature Range: | -10℃～60℃ |
| 温度 Temperature Range: | 25℃ ±5℃ |
| 湿度 Humidity Range: | 65%±10% |
|
尺寸 Size: |
A：45mm B：24.4mm C：35.5mm |
|
重量 Weight: |
103.2±2g |
| 齿轮类型 Gear type: | Metal Gear |
| 机构极限角度 Limit angle: |
No limit |
| 轴承 Bearing: | 滚珠轴承 Ball bearings |
| 出力轴 Horn gear spline: | 25T/OD5.9mm |
| 减速比Gear Ratio： | 1/358 |
| 齿轮虚位Back Lash： | ≦0.5° |
| 外壳 Case: | Aluminium |
| 舵机线 Connector wire: | 15CM |
| 马达 Motor: | Coreless Motor |
|
额定工作电压 Rated Input Voltage： |
9V-12V |
|
空载速度 No load speed: |
0.167sec/60° (60rpm)@12V |
| 空载电流 Runnig current(at no load) : | 300mA@12V |
|

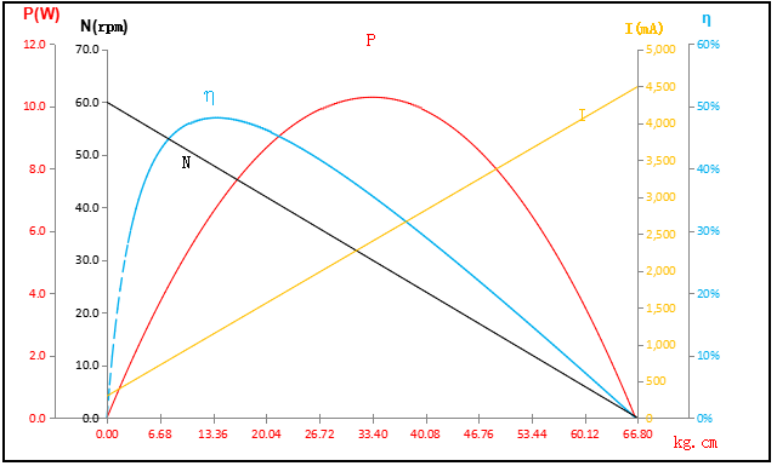

堵转扭矩 Peak stall torque: |
66.8kg.cm@12V |
| 堵转电流 Stall current: | 4.5A@12V |
| 额定负载Rated Load： | 23kg. cm@12V |
| 额定电流Rated current： | 1500mA@12V |
| KT常数 | 14.84kg.cm/A |
| 运行模式 Operating Modes： |
模式0：角度伺服模式 （默认此模式，0-360度[敏感词]位置可控） Mode 0: Angle servo mode (default mode, absolute position controllable from 0-360 degrees) |
|
模式1：电机恒速模式（电机恒速模式，随负载增加，速度维持不减速） Mode 1: Motor constant speed mode (motor constant speed mode, maintains speed without deceleration as the load increases) |
|
|
模式2：电机恒流模式（电机恒流模式，随负载增加，电流维持不减） Mode 2: Motor constant current mode (motor constant current mode,maintains current without decreasing with increasing load) can achieve absolute position |
|
| 多圈模式 Multi-Loop Mode： |
[敏感词]精度下可以正负7圈[敏感词]位置控制，但掉电圈数不保存（扩大分辨率，圈数可翻倍） control of positive and negative 7 turns at the highest accuracy, but the umber of power failure turns is not saved (the resolution can be expanded, and the number of turns can be doubled) |
| 恒力输出 Constant force output： |
设定输出扭矩值，舵机可保持该扭矩(44号地址输入相对应的目标扭矩值，舵机可保持该扭矩) Set the output torque value, the servo can maintain this torque (input the target torque value corresponding to address 44, the servo can maintain this torque) |
| 控制信号 Command signal: | Digital Packet |
| 协议类型 Protocol Type: | Half Duplex Asynchronous Serial Communication |
| ID范围 ID range: | 0-253 |
| 通读速率 Communication Speed: | 38400bps ~ 1 Mbps |
| 控制算法 Control Algorithm： | PID |
| 中位 Neutral Position： | 2048 |
|
旋转角度 Running degree: |
360° (when 0~4095) |
| 电子分辨率 Resolution [deg/pulse] | 0.088°(360°/4096) |
| 旋转方向 Rotating Direction： | Clockwise(0→4095） |
|
反馈 Feedback: |
Load（负载）, Position（位置）,Speed（工作速度）, Input Voltage（输入电压），Current（工作电流）,Temperature（工作温度） |
| 详细规格书下载Download detailed specifications: | |

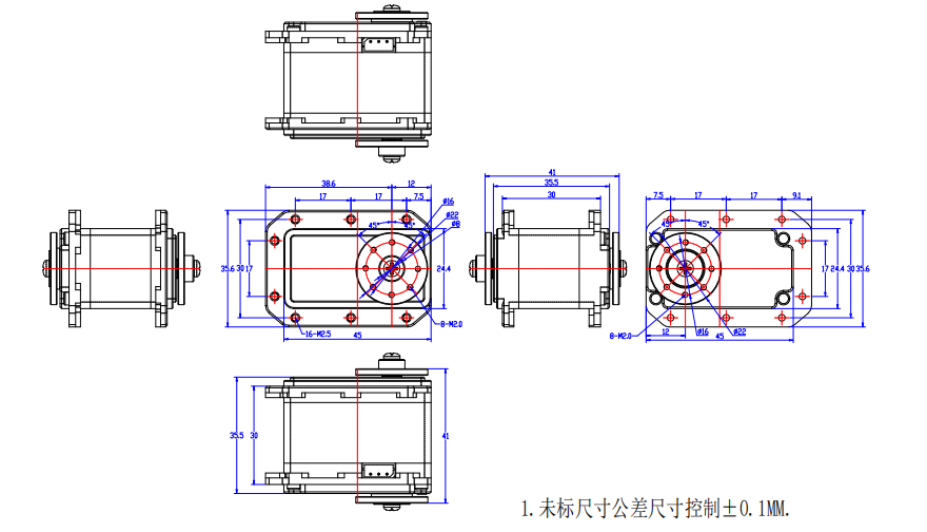

| 外形图 The Drawings: |
